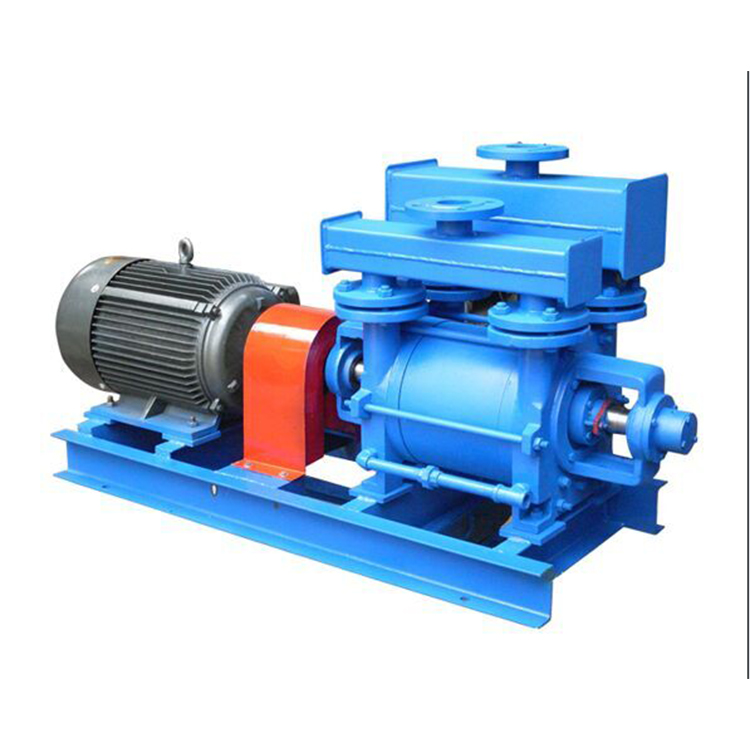

Вакуумный насос для машины EPS/EPP
Этот вакуумный насос обеспечивает высокую эффективность и надежность работы, что делает его идеальным для различных промышленных применений. Благодаря компактной конструкции и простоте эксплуатации он представляет собой экономичное решение для создания вакуумной среды.

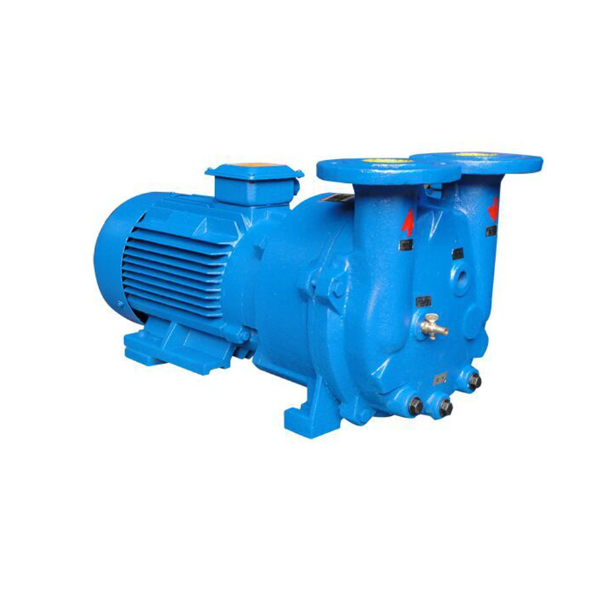

Вакуумный насос с водяным кольцом 2BV5. Введение.
1. Вакуумный насос и двигатель образуют компактную конструкцию. Для установки нужна только ровная плоскость.
В соответствии с принципом работы водяного кольца, эксцентриситет рабочего колеса устанавливается в корпусе насоса. После запуска насоса рабочая жидкость в корпусе насоса образует одно кольцо с концентрическим корпусом насоса, рабочее колесо передает мощность жидкостному кольцу. Жидкостное кольцо периодически пульсирует в лопасти рабочего колеса и всасывает газ из впускного отверстия пластины порта после сжатия, а затем выбрасывает его через вентиляционное отверстие.
2. Область применения

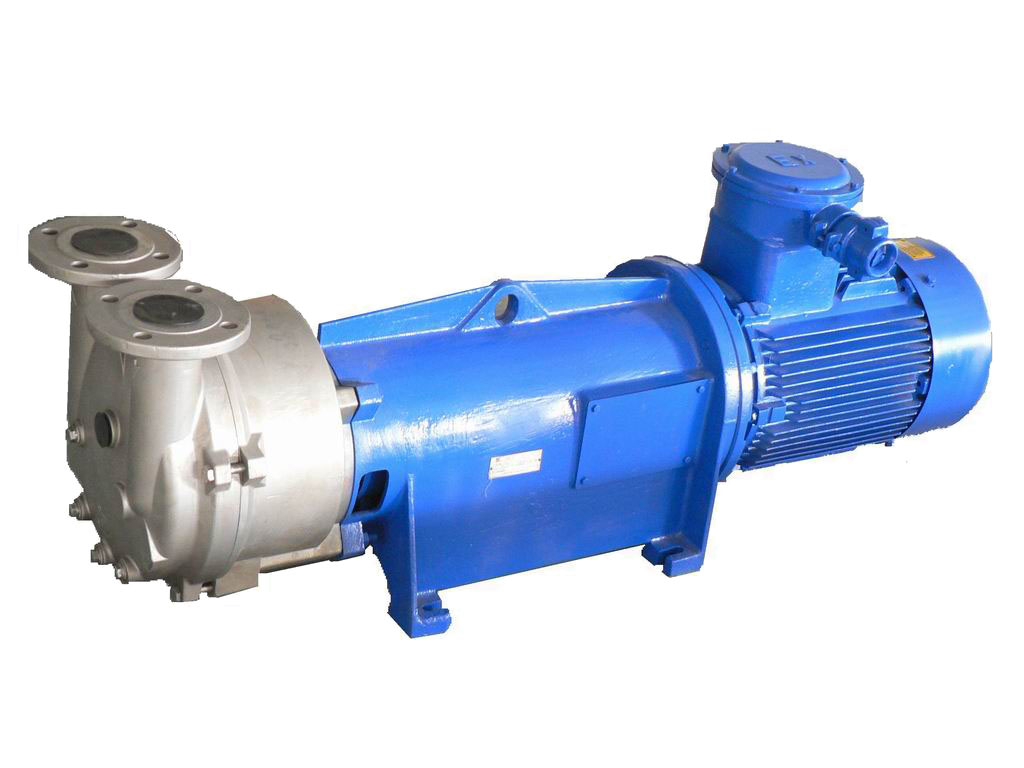

2BV5 — одноступенчатый жидкостно-кольцевой вакуумный насос, подходит для непрерывной работы, создания вакуума, подходит для откачки влажного газа, негорючей, неагрессивной атмосферы и смеси атмосферы и пара. По требованию заказчика мы можем поставить насос, подходящий для легковоспламеняющихся, взрывоопасных и ядовитых сред. В такой ситуации следует принять соответствующие меры безопасности.
3. Рабочей жидкостью обычно является вода.

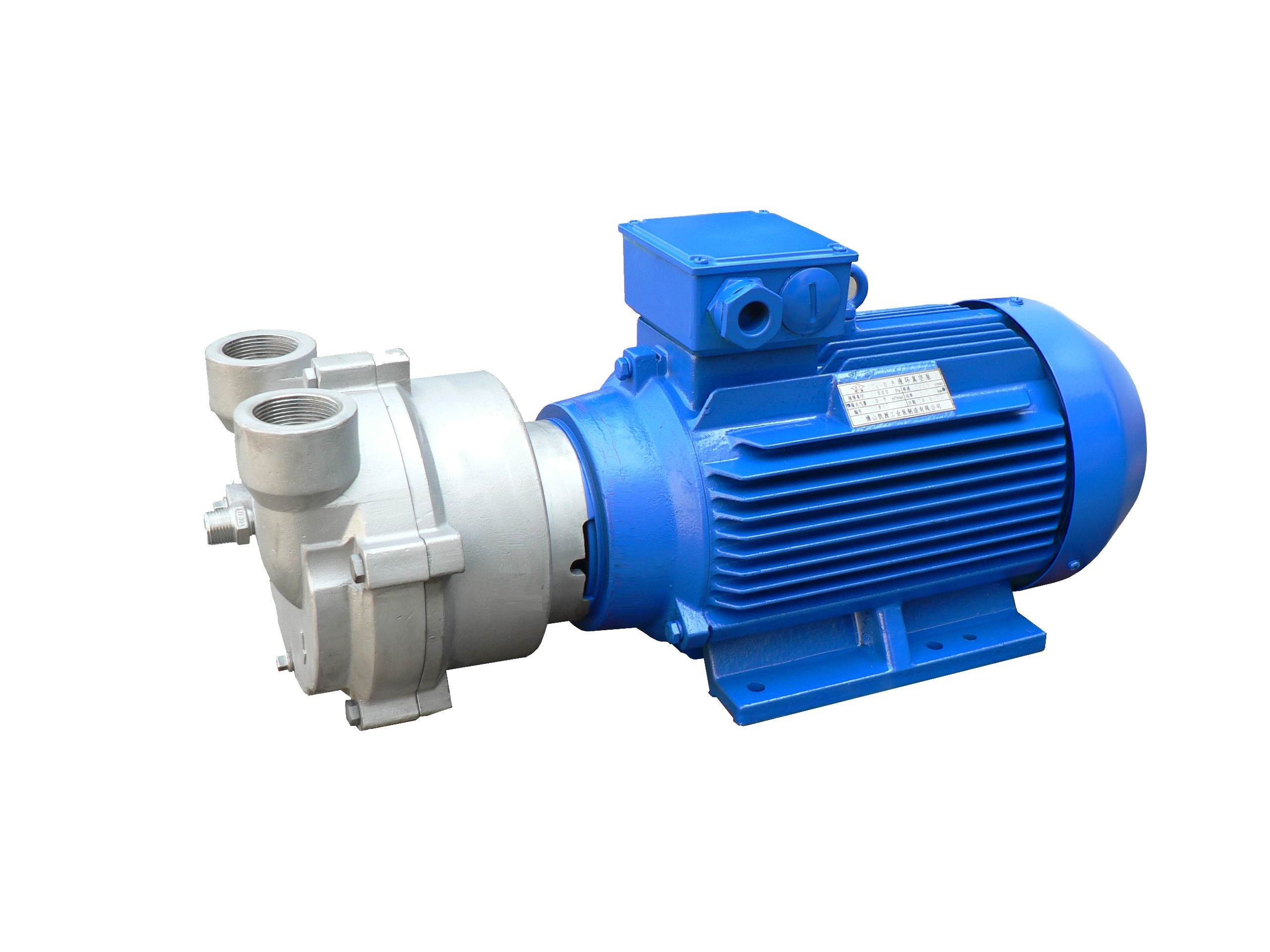

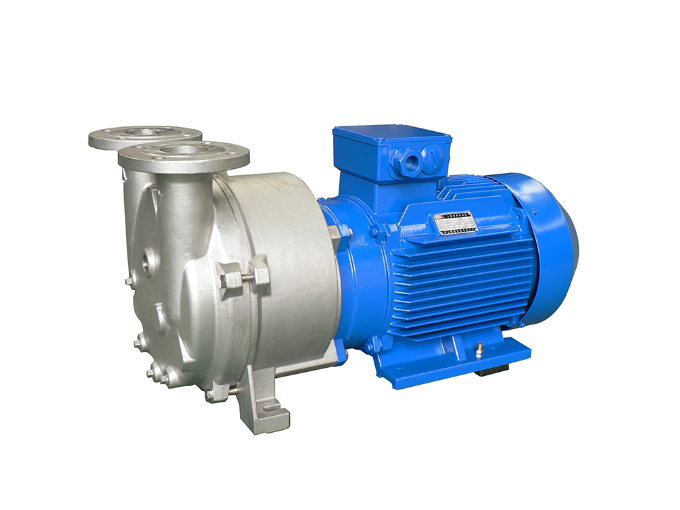

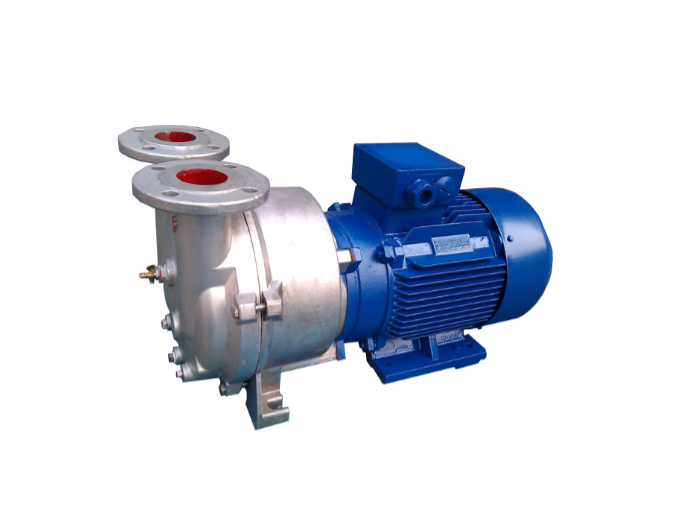

Насос из нержавеющей стали подходит для условий коррозии.
Вакуумные насосы 2БВ 5 применяются в процессе низкого вакуума;
Предельный вакуум зависит от давления насыщенных паров и рабочей жидкости.
4. Предельный вакуум определяется типом и температурой рабочей жидкости.
5. Чертеж деталей и разборки:
002A- Корпус насоса 048A- Зазорное кольцо 068A-Резьбовая заглушка
005A-Вал двигателя 048B- Портовая пластина 068B-кольцо уплотнительное
006A-Параллельный ключ 050A-Перегородка 071A-Труба защиты от кавитации
035A-Механическое уплотнение 051A-Клапанная пластина 072A-Прокладка для защиты от кавитации 036A-Упругое кольцо 058A-Уплотнительное кольцо 078B-Резьбовая заглушка 037A-Позиционирующий штифт
061A-Концевой щит 080A-Уплотнительная прокладка 047A-Крыльчатка
Техническая спецификация
1. Газ или пар транспорта:
| Модель |
（
М
3
/час
）
Макс. водная ингаляция | |
|
Непрерывная работа
Разрешение на водную ингаляцию |
Разрешение на мгновенную операцию
водная ингаляция | |
| 2BV5 161 | 3 | 6 |
| 2BV5 131 | 5 | 5 |
| 2BV5 121 | 3.5 | 4.5 |
| 2BV5 111 | 3 | 3.4 |
| 2BV5 110 | 2 | 2.5 |
2. Рабочая жидкость (данные в таблице подходят для сухого газа):
|
М
3
/час
Расход рабочей жидкости (25 ℃ вода ) Форма работы | ||||||
| Соединение циркуляции охлаждения | Соединение рабочей жидкости с сепаратором | |||||
| Модель |
33-200м
бар |
200-500м
бар | >500М
бар |
33-200м
бар |
200-500м
бар | >500М
бар |
| 2BV5 161 | 2.4 | 0.7 | 0.5 | 1.2 | 0.6 | 0.25 |
| 2BV5 131 | 1.8 | 0.45 | 0.4 | 0.9 | 0.4 | 0.18 |
| 2BV5 121 | 1.2 | 0.4 | 0.35 | 0.6 | 0.3 | 0.12 |
| 2BV5 111 | 1 | 0.4 | 0.35 | 0.5 | 0.3 | 0.12 |
| 2BV5 110 | 0.8 | 0.4 | 0.3 | 0.45 | 0.25 | 0.12 |
Функция и применение
Он используется для поддержки машин, таких как машины EPS/EPP (полистирол/пенопласт), и центральной вакуумной системы труб. Мы производим вакуумные насосы и водяные насосы различной мощности и производительности. Мы можем специально спроектировать и изготовить, если клиенту нужны разные требования.
