Esta bomba de vácuo oferece alta eficiência e desempenho confiável, tornando-a ideal para diversas aplicações industriais. Com seu design compacto e fácil operação, oferece uma solução econômica para a criação de ambientes de vácuo.

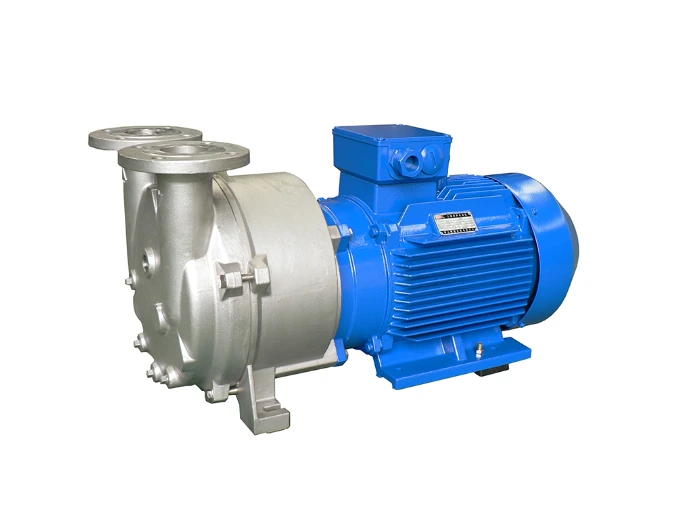

Introdução à bomba de vácuo de anel de água 2BV5
1. A bomba de vácuo e o motor formam uma estrutura compacta. Necessita apenas de um plano nivelado para instalação
De acordo com o princípio de funcionamento do anel de água, a excentricidade do impulsor montada no corpo da bomba, após a partida da bomba, o fluido operacional no corpo da bomba forma um anel com o corpo da bomba concêntrico, o impulsor transmite energia ao anel líquido. O anel líquido pulsa periodicamente na pá do impulsor e suga o gás da entrada da placa da porta, após a compressão, e então descarrega da ventilação de ar
2. Âmbito de aplicação
2BV5 é a bomba de vácuo de anel líquido de estágio único, é adequada para trabalho contínuo, para formar vácuo, adequada para evacuação de gás úmido, atmosfera não inflamável, não corrosiva e mistura atmosférica / vapor. De acordo com a necessidade do cliente, podemos fornecer uma bomba adequada para meios inflamáveis, explosivos e venenosos. Sob tal situação, deve tomar as medidas de segurança correspondentes
3. O fluido operacional geralmente é a água
A bomba de aço inoxidável é adequada para condições de corrosão.
As bombas de vácuo 2BV 5 são aplicadas no processo de baixo vácuo;
O vácuo final depende da pressão de vapor saturado e do líquido operacional.
4. O vácuo final é decidido com base no tipo e temperatura do fluido operacional
5. Peças e desenho de desmontagem:
002A- Corpo da bomba 048A- Anel de folga 068A-Plugue de rosca
005A-Eixo do motor 048B- Placa de porta 068B-anel de vedação
006A-Chave paralela 050A-Defletor 071A-Tubo de proteção contra cavitação
035A-Selo mecânico 051A-Placa de válvula 072A-Junta de proteção contra cavitação 036A-Anel elástico 058A-Anel de vedação 078B-Plugue de rosca 037A-Pino de posicionamento
061A-Blindagem final 080A-Junta de vedação 047A-Impulsor
Especificação técnica
1. Gás ou vapor de transporte:
Modelo |
(
m
3
/h
)
máx. inalação de água | |
Operação contínua
Permissão para inalação de água |
Permissão de operação instantânea
inalação de água | |
2BV5 161 | 3 | 6 |
2BV5 131 | 5 | 5 |
2BV5 121 | 3.5 | 4.5 |
2BV5 111 | 3 | 3.4 |
2BV5 110 | 2 | 2.5 |
2. Líquido operacional (os dados da tabela são adequados para gás seco):
m
3
/h
Taxa de fluxo de líquido operacional (25 ℃ água ) Forma operacional | ||||||
Conexão de circulação de resfriamento | Conexão de líquido operacional com separador | |||||
Modelo |
33-200m
bar |
200-500m
bar | >500m
bar |
33-200m
bar |
200-500m
bar | >500m
bar |
2BV5 161 | 2.4 | 0.7 | 0.5 | 1.2 | 0.6 | 0.25 |
2BV5 131 | 1.8 | 0.45 | 0.4 | 0.9 | 0.4 | 0.18 |
2BV5 121 | 1.2 | 0.4 | 0.35 | 0.6 | 0.3 | 0.12 |
2BV5 111 | 1 | 0.4 | 0.35 | 0.5 | 0.3 | 0.12 |
2BV5 110 | 0.8 | 0.4 | 0.3 | 0.45 | 0.25 | 0.12 |
Função e aplicação
É usado para apoiar a máquina, como a máquina EPS / EPP (poliestireno / isopor) e o sistema de tubulação de vácuo central funcionando. Fabricamos bomba de vácuo e bomba de água com diferentes potências e capacidades, podemos projetar e fabricar especialmente se o cliente precisar de requisitos diferentes
